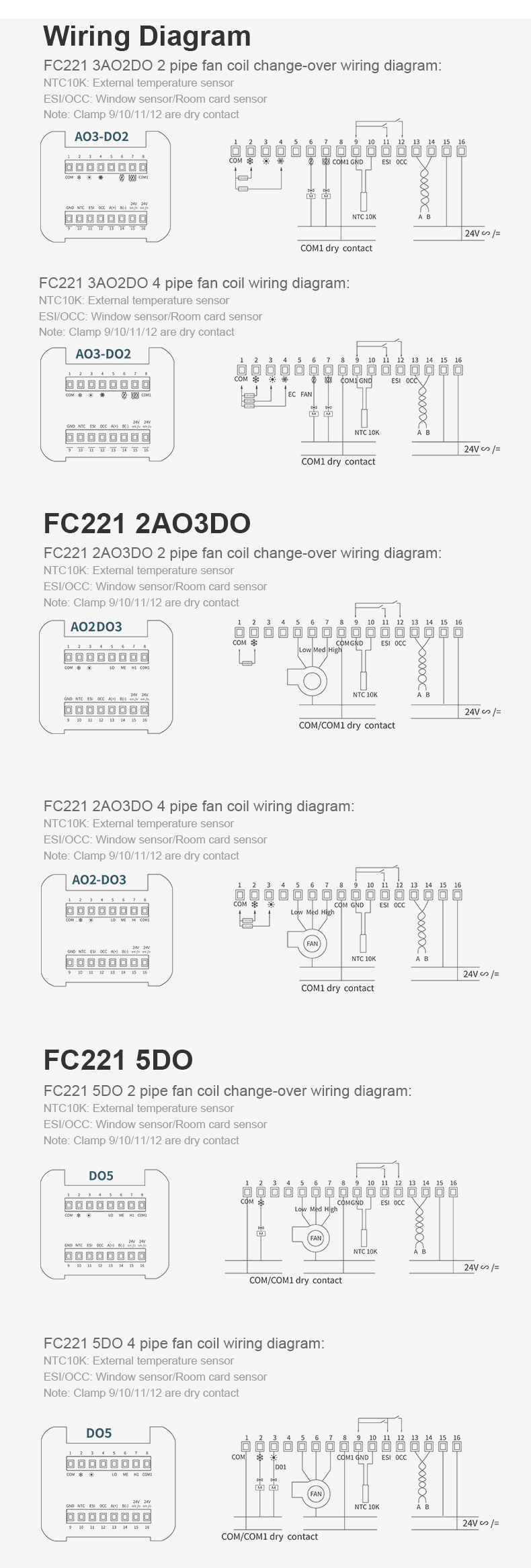

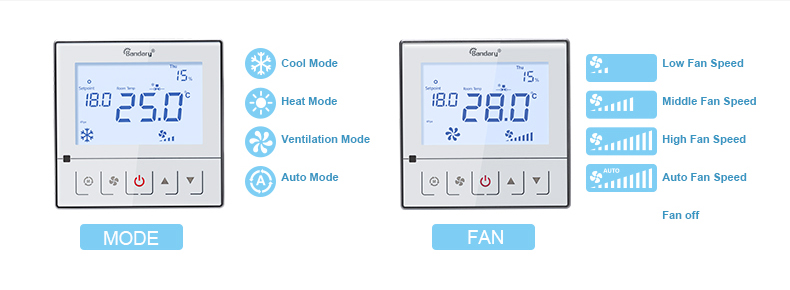

FC221-5DO : Ventilateur à 3 vitesses, vanne On/off
FC221-3DO2AO : Ventilateur à 3 vitesses, vanne 0-10v
FC221-2DO3AO : Ventilateur EC, vanne 0-10v
Communication : RS485
Couleur : Noir / Blanc / Or
Port d'entrée de contact de fenêtre/carte de chambre
Capteur externe
Alimentation : 24VAC+10% 50/60HZ
Plage de température réglable : 1~50°C
Précision de contrôle : ±1°C
Dimensions de la forme : 86*86*16,5 mm
Courant de charge : <3A
Dimensions de la boîte à piles : 50*50*33 mm
Dimensions d'affichage : 64*40mm
Poids net : 300g

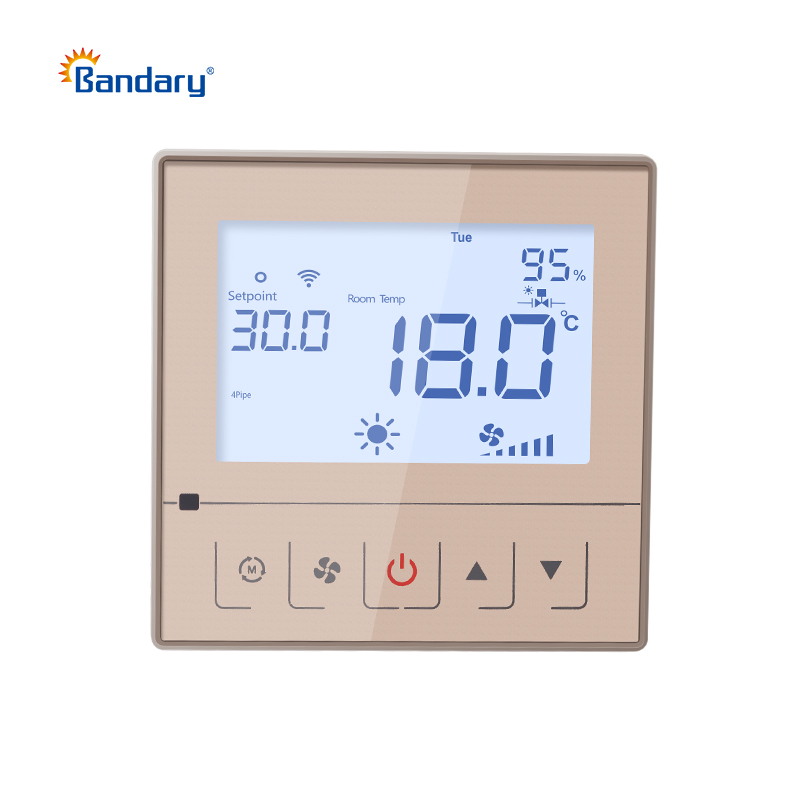

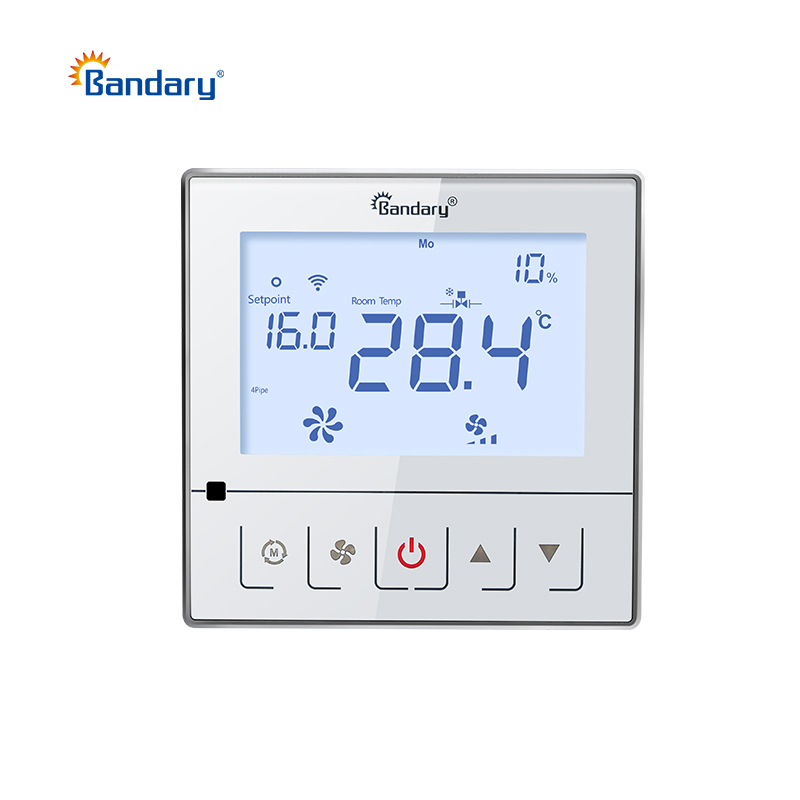

Le thermostat FC221 pour unité de traitement d'air a été conçu pour le contrôle individuel de la température dans les environnements commerciaux, industriels et résidentiels bâtiments. Il est conçu pour les enroulements à deux tuyaux avec des vannes électriques à deux fils, des vannes électriques à trois fils, des vannes PWM et un point flottant vanne, ou enroulement à quatre tuyaux avec des vannes électriques à deux fils et vanne PWM. Avec son design moderne encastré, l'appareil combine la technologie numérique avec un grand écran LCD et des boutons supplémentaires, ce qui permet au contrôleur de pièce d'être utilisé de manière intuitive.
Alimentation
|
24V
|
Consommation d'énergie
|
3W (24V=)
|
Valeurs de mesure
|
Température
|
Interrupteur de sortie |
2*0-10V pour les vannes de chauffage et de refroidissement, 1*0-10V pour l'extracteur; 2*contacts normalement ouverts, charge max. 250V 3A, chauffage électrique en 3 étapes
|
Technologie réseau
|
RS485 Modbus, RTU
|
Plage de mesure Température
|
+1~+50℃
|
Précision Température
|
±0,5K (typ. à 70℉)
|
Capteur
|
NTC10K
|
Les données
|
Entrée pour capteur alternatif (NTC10K)
|
Fonctions de contrôle
|
Ajustement du point de consigne +1~+50℃, (Par défaut +16~30℃)
|
Affichage
|
Écran LCD 64*41mm, rétroéclairage avec fond blanc
|
Boîtier
|
ABS, argent-lune
|
Protection
|
IP20 selon EN 60529
|

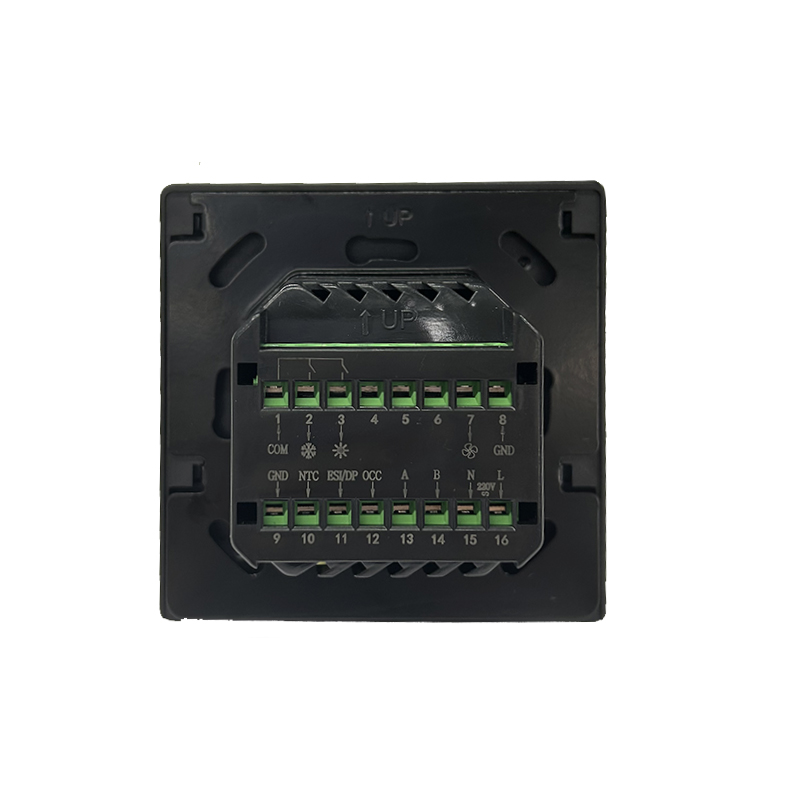

Connexion électrique
|
Bornier max. 1,5m㎡
|
Conditions ambiantes
|
-10~+50℃, max. 95% HR non condensante
|
Poids
|
160 g
|

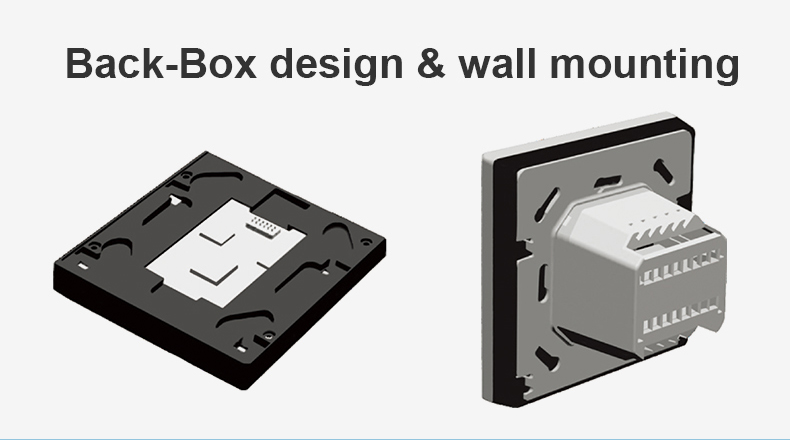

Montage
|
Fixation encastrée avec boîte standard EU (Diamètre=60mm)
|
