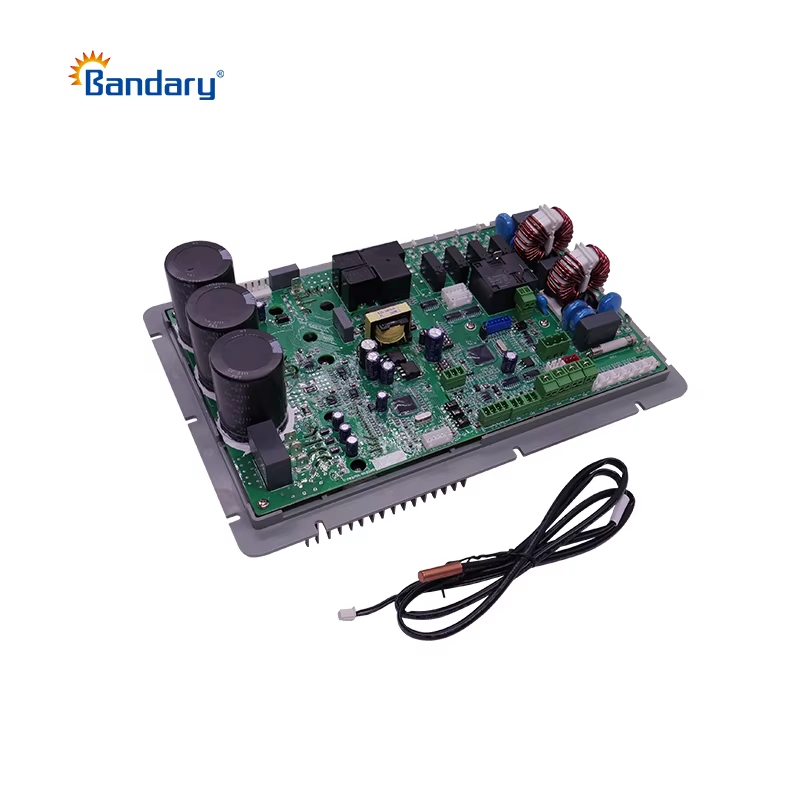

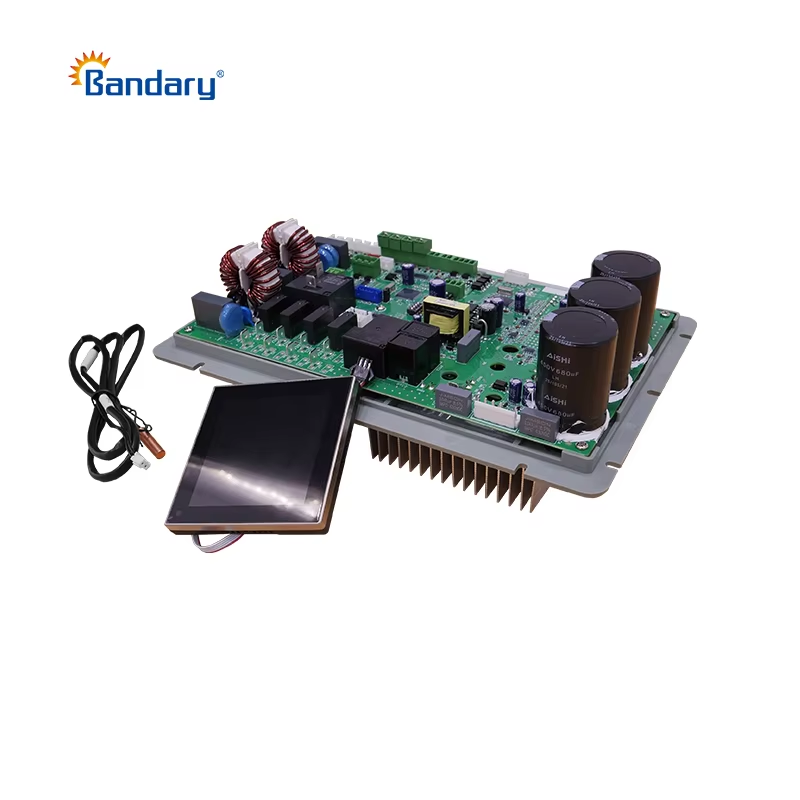

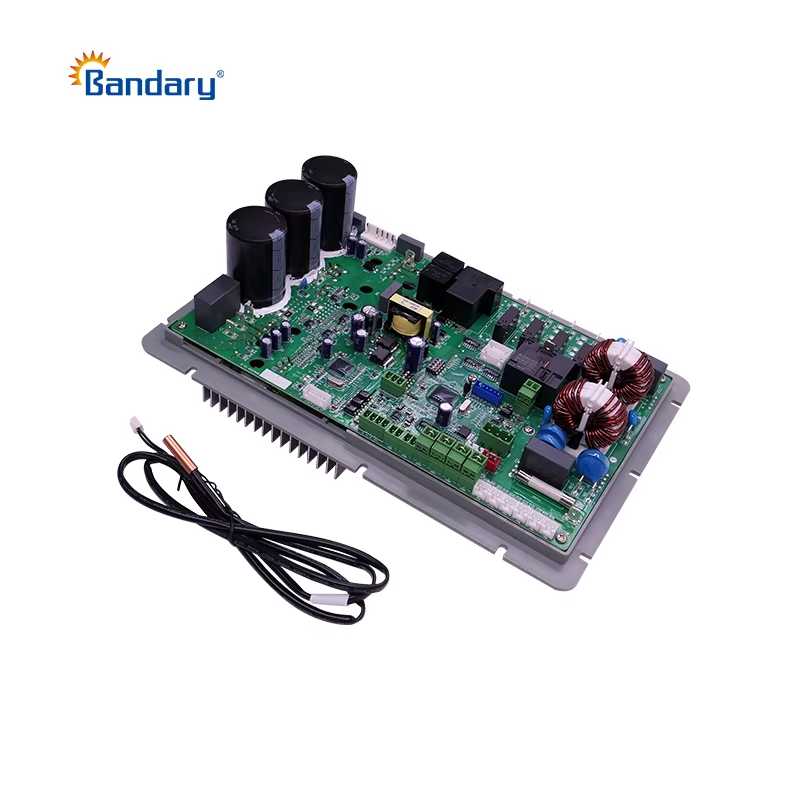

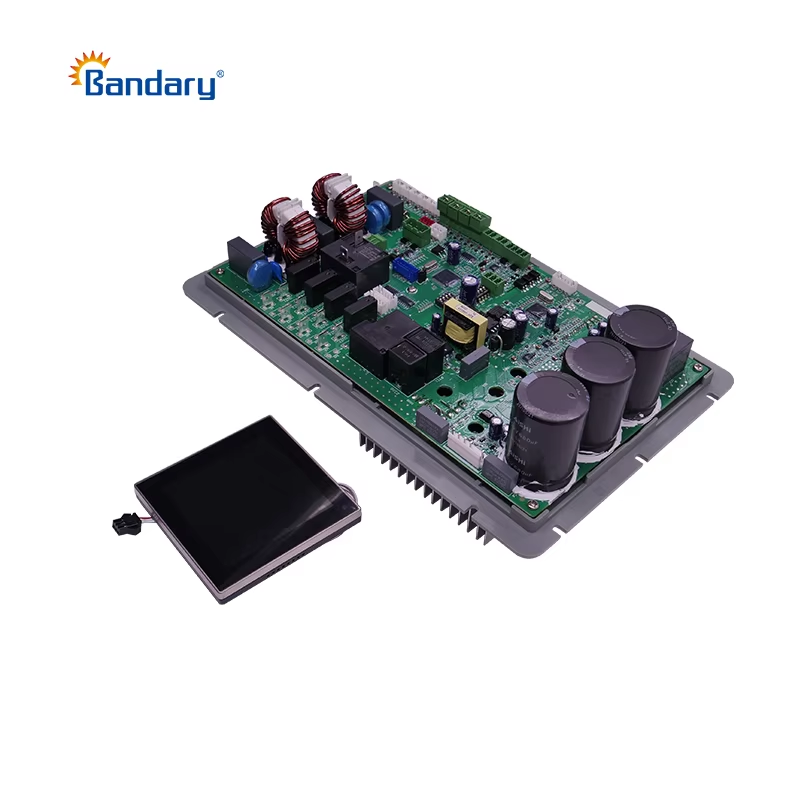

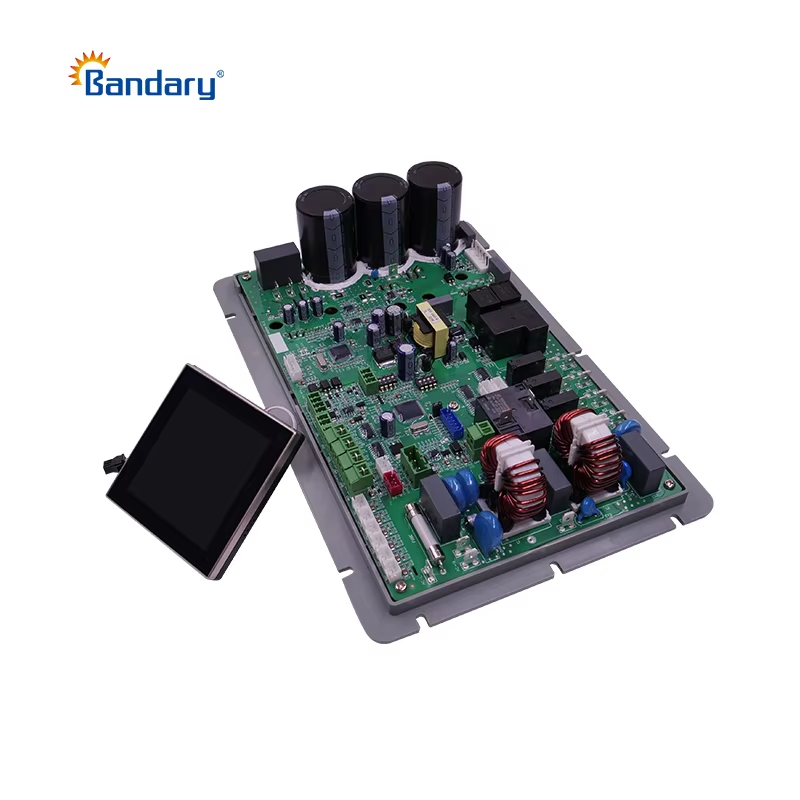

제어 드라이버 모듈 BAC04

소개: BAC04 시리즈 압축기 드라이버 제어 모듈은 작은 크기, 높은 효율성 및 풍부한 포트로 압축기 드라이버 기능과 메인 유닛 제어 기능을 하나의 모듈로 통합했습니다.
응용: 1, 소형 상업용 에어컨; 2, 가습기; 3, 건조; 4, 에너지 저장 & 열 방산 시스템; 5, 냉장고;
특징: 1, 1-3HP 드라이버;
2, 1 채널 BLDC 팬;
3, 6 채널 온도 감지선;
4, 6 채널 고장 입력;
5, 8 채널 5A 릴레이;
6, 1 채널 30A 릴레이;
7, 1 채널 0-10VDC;
8, 2 채널 RS485;
9, 2 채널 EXV;
10, 2 채널 압력 센서.

문의

개요
문의
관련 상품

소개

BAC04A는 실외기 및 압축기 드라이버 제어를 위한 통합 제어 모듈로 설계되었습니다. 이 모듈은 DC 인버터 압축기와 BLDC 팬에 사용할 수 있습니다. 우리의 제어 모듈은 매우 유연하며, 사용자는
우리의 기본 펌웨어를 사용할 수 있으며, 또한 우리 펌웨어 기반에서 자율적인 DIY 프로그램을 지원합니다. 제어 모듈은 냉방/난방을 지원합니다
건조 / 신선한 공기 / 원격 제어 기능.

Bandary R32 R410 Vrf System Air Cooler DC inverter circuit boards compressor inverter board controller heat pump Control Board details

기술 데이터 시트
측정 범위	-20～99℃ RH≤90％ (비결露 상태)
제어 범위	-20～99℃ RH≤90％ (비결露 상태)
전원 입력	220VAC 50Hz/60Hz
온도 조절 정확도	±0.5℃
EXV/EVI 포트	4면
릴레이 출력	17-way
온도 센서	6개 (5개 일반 센서 +1개 고온 센서)
압력 센서	1고압 센서 +1저압 센서
오류 입력	9
외부 알람 입력	1
압축기 포트	듀얼 압축기 구성
설치 크기	18812457cm
센서 유형	NTC 센서 3950k 및 3470k
전력 소비	<10w

특징
전원 실패 메모리 기능	외부 고장 입력 (화재 경보 )
모드: 난방 /냉방 /제습	원격 제어
EEV 제어 (EVI EEV 포함)	타이머 켜고 끄는
싱글 또는 듀얼 컴프레서 제어
고압 보호	Modbus 프로토콜
팬 과부하 보호
