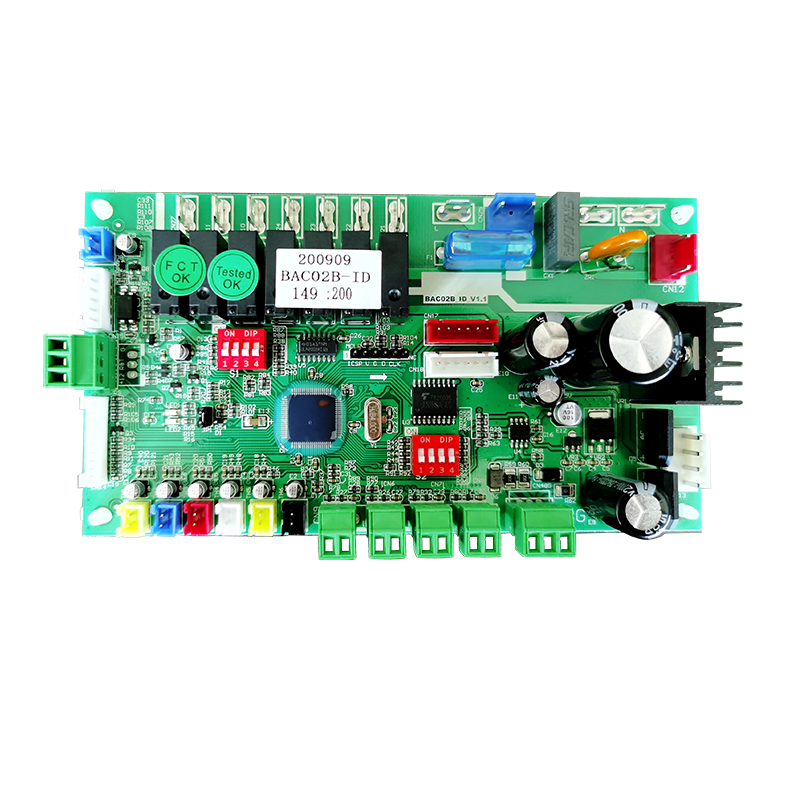

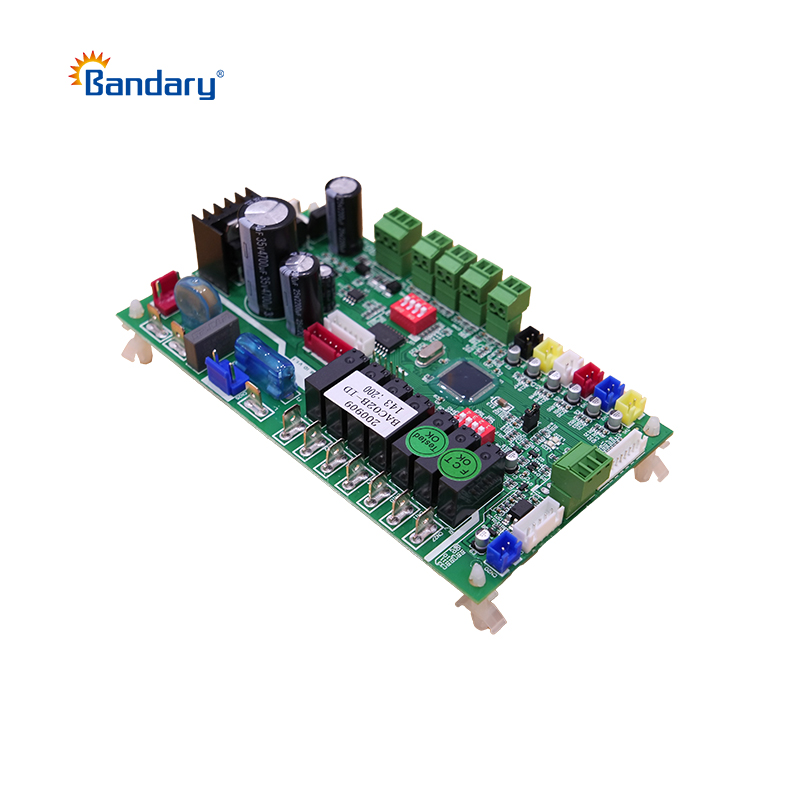

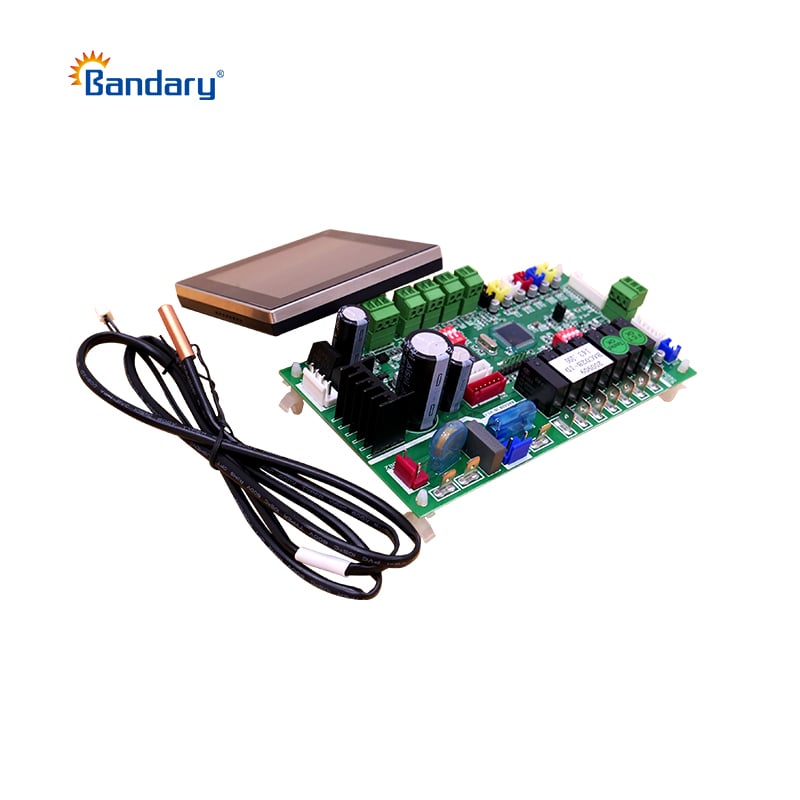

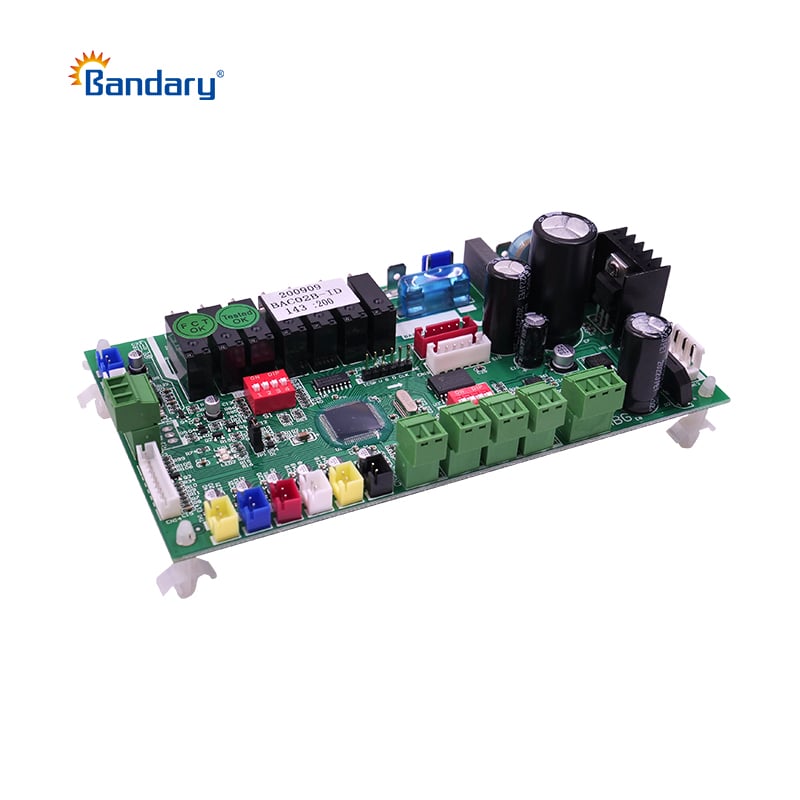

Wprowadzenie: produkty serii BAC02B to moduł sterujący jednostką wewnętrzną VRF, który komunikuje się z jednostką zewnętrzną, a następnie przekazuje tryb ustawień użytkownika / temperaturę ustawioną oraz temperaturę pokoju do jednostki zewnętrznej i odbiera jej status pracy.
Zastosowanie: 1, Jednostka wewnętrzna, 2, Płytka funkcyjna.
Funkcje: 1, 1 wentylator BLDC (połączony z płytą zasilania wentylatora);
2, 6 dróg przewodów czujników temperatury;
3, 4 wejścia awarii;
4, 7-drogowy przekaźnik 5A;
5, 1 interfejs RS485;

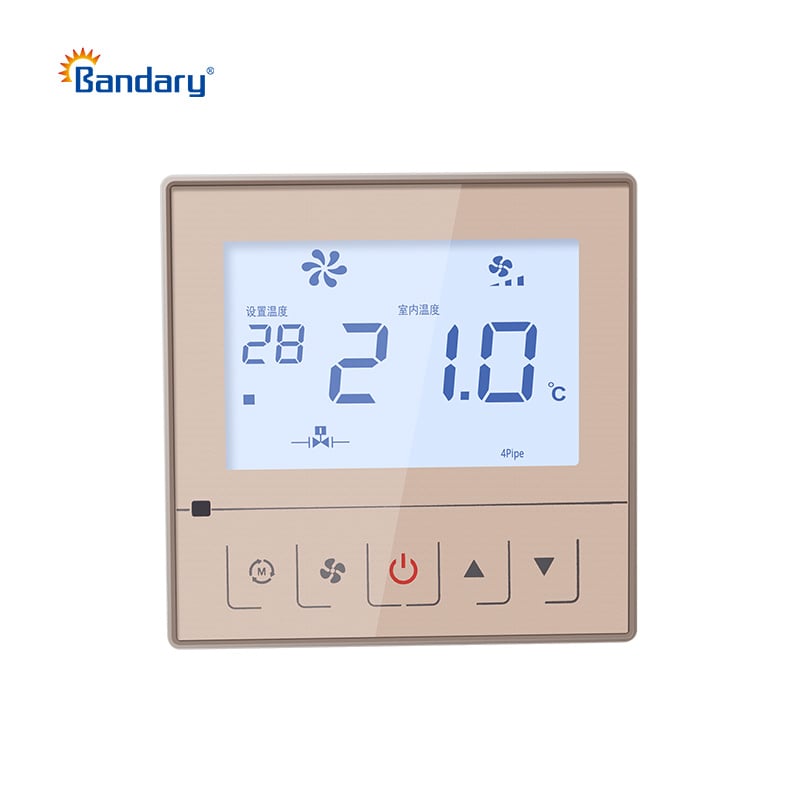

6, 1 kontroler przewodowy;
7, 2 ways EXV;
8, 1 kierunek 0-10VDC (połączony z płytą transferową)
Dane Wejściowe Z czujnika - BAC02B
|
|||||||
Element
|
Port
|
Imię
|
Wartość
|
||||
1
|
TH1
|
Tr: czujnik temperatury powrotu
|
10 tysięcy.
|
||||
2
|
TH2
|
Tin: czujnik wejściowy wentylatora
|
10 tysięcy.
|
||||
3
|
TH3
|
Czujnik wyjściowy Tou:fan coil
|
10 tysięcy.
|
||||
4
|
TH4-TH6
|
rezerwacja
|
Dane Portów Wejściowych/Wyjściowych - BAC02B
|
|||||||
Element
|
Port
|
Opis
|
Uwagi
|
||||
1
|
CN485
|
RS485
|
Połącz z jednostką zewnętrzną
|
||||
2
|
CN12
|
Początkowy port przekształtnicy
|
Połącz z przekształtnicą
|
||||
3
|
CN13
|
Drugi port przekształtnicy
|
Połącz z przekształtnicą
|
||||
4
|
CN15
|
SLM FC264
|
HMI
|
||||
5
|
CN17
|
Port EEV
|
Połącz z EEV
|
||||
6
|
CN19
|
Port wentylatora wewnętrznego AC/DC
|
Dostosowanie obrotów wentylatora DC
|
||||
7
|
CN21
|
Wyjście wysokiej prędkości wentylatora
|
|||||
8
|
CN22
|
Wyjście średniej prędkości wentylatora
|
|||||
9
|
CN25
|
Wyjście zasilania
|
Połącz z wentylatorem AC/DC
|
||||
10
|
CN27
|
Wydajność pompy
|
|||||
11
|
L
|
L
|
Zasilanie 220V AC
|
||||
12
|
N
|
N
|
Zasilanie 220V AC
|
Wejście ON/OFF - Dane BAC02B
|
|||||||
Element
|
Port
|
Opis
|
Uwagi
|
||||
1
|
CN6
|
Funkcja karty pokoju
|
Funkcja OCC
|
||||
2
|
CN7
|
Wejście awarii zewnętrznej
|
NO-Awaria NC-Normalna
|
||||
3
|
CN9
|
Przełącznik wody
|
Kontrola przełącznika wody
|
