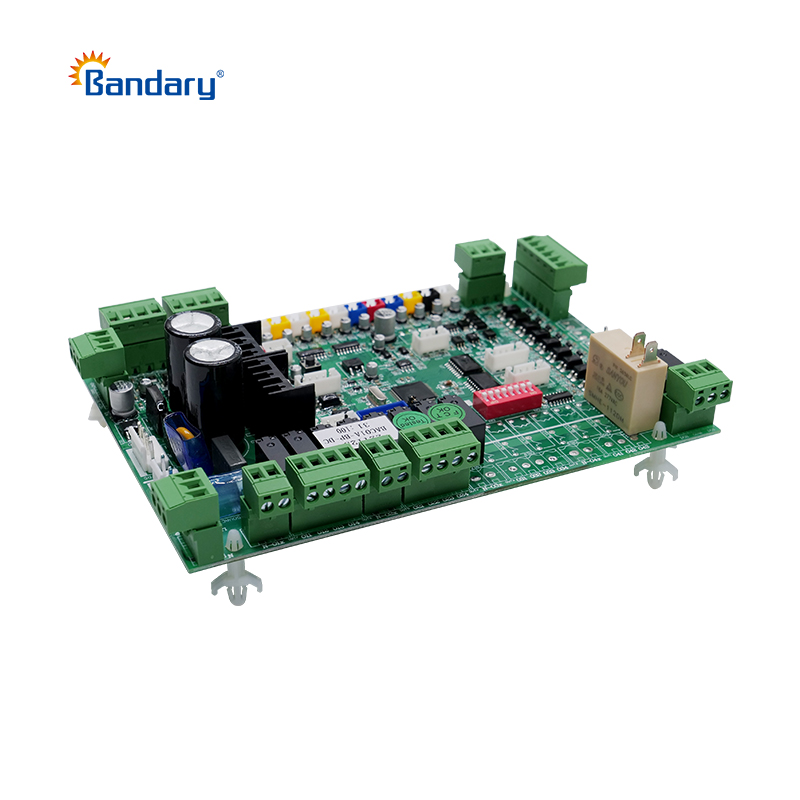

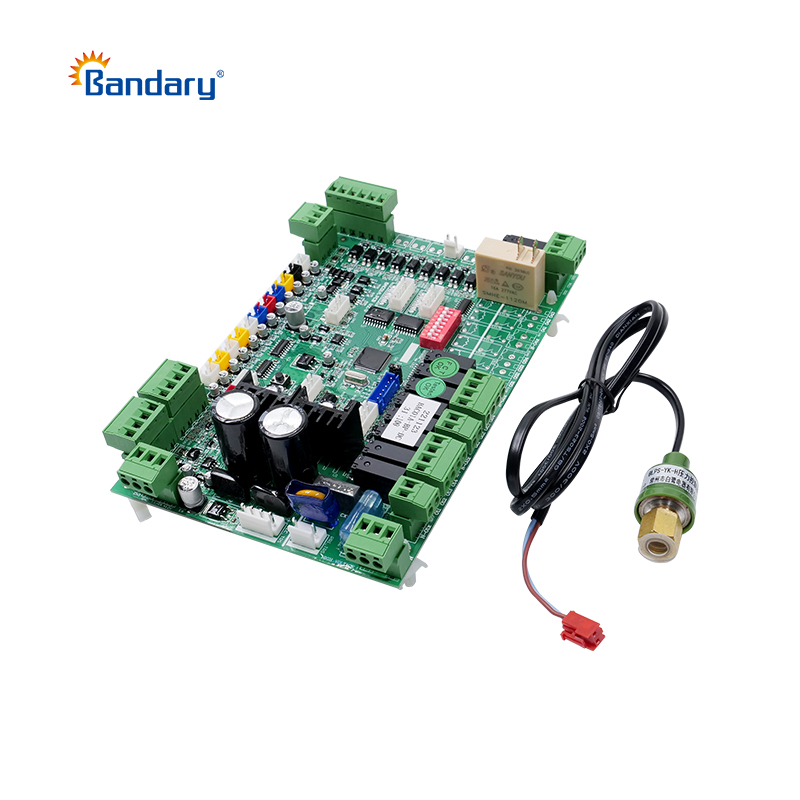

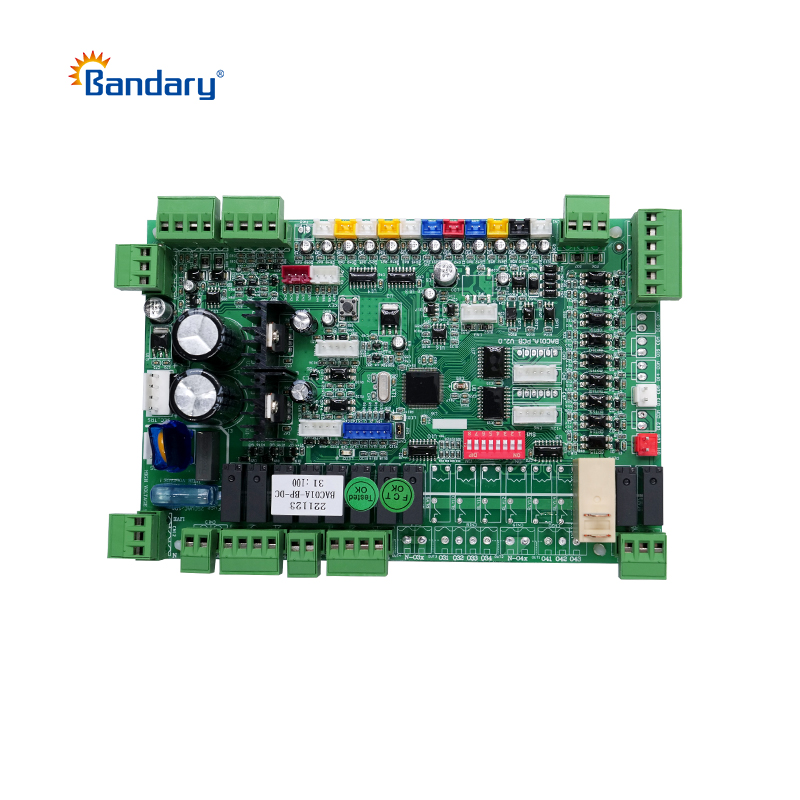

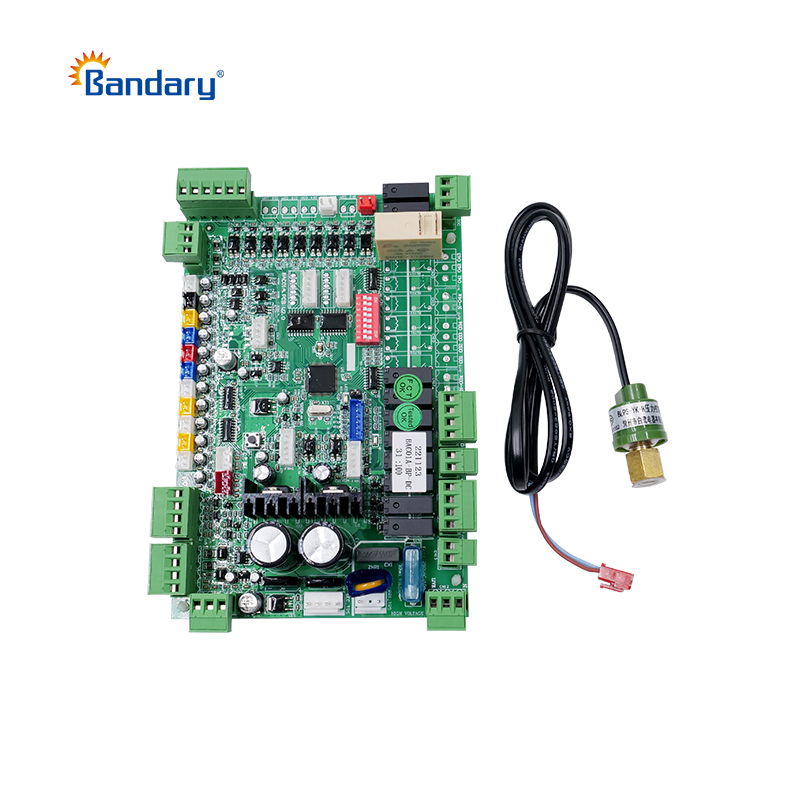

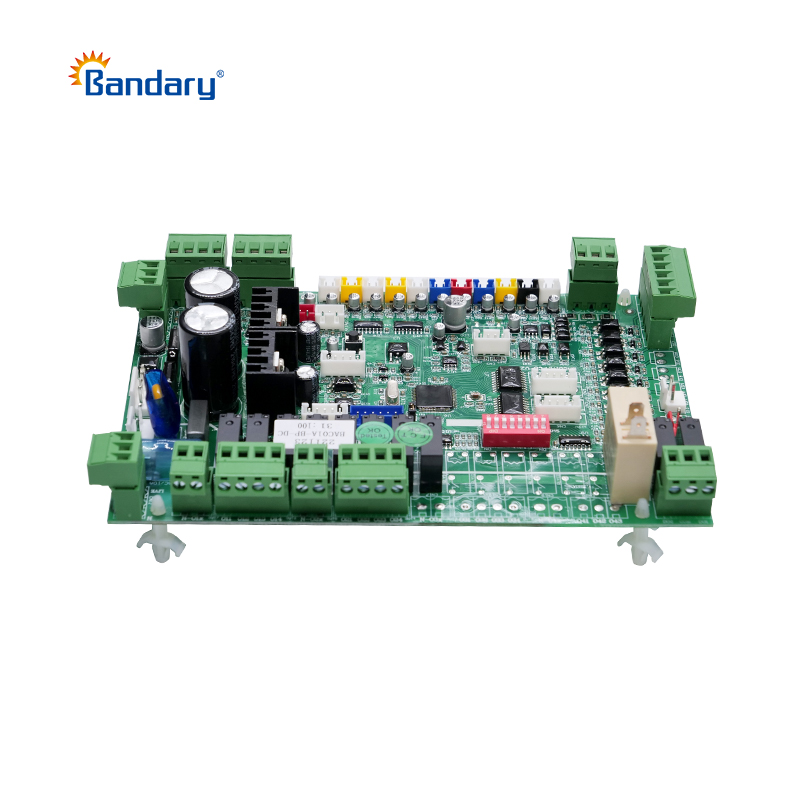

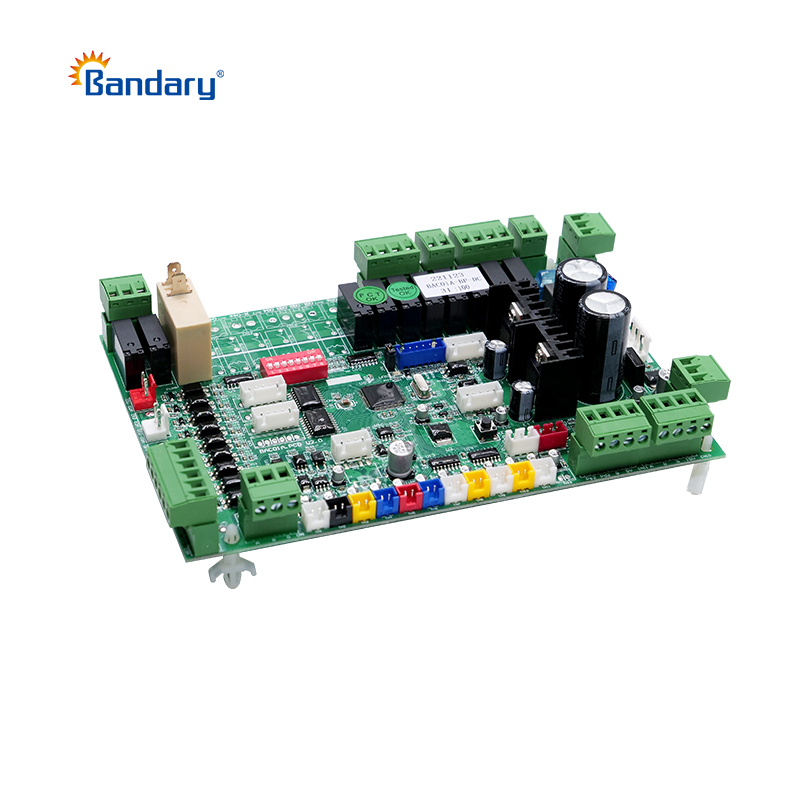

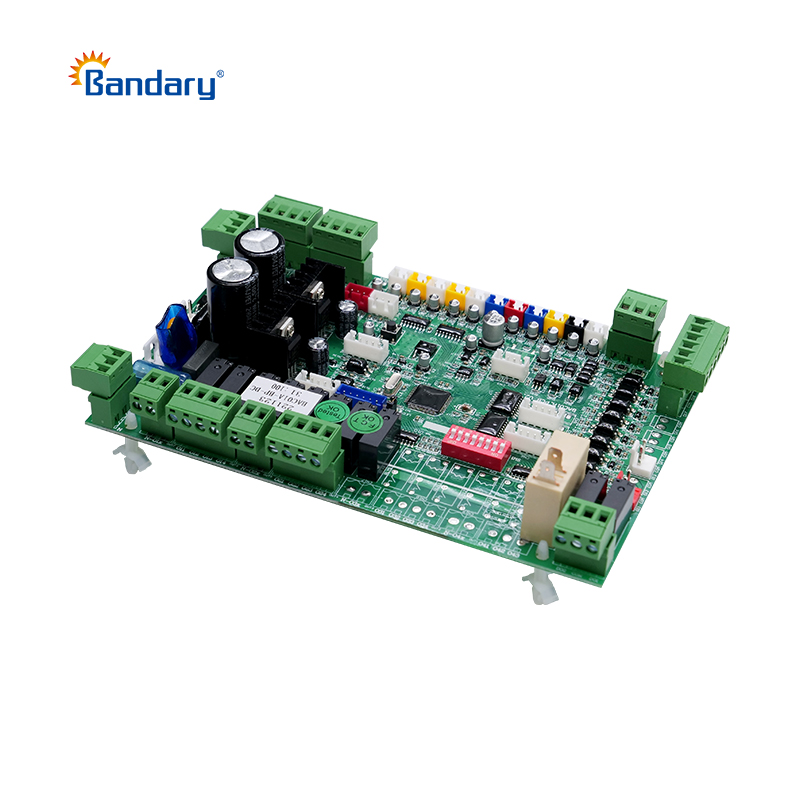

Наружный блок BAC01
Введение
Модуль управления серии BAC01 предназначен для управления чиллером или тепловым насосом с помощью платы управления драйвером инверторного компрессора постоянного тока.
BAC01 подходит для управления переменными продуктами, такими как: водонагреватель с тепловым насосом, двух- или трехконтурная система подачи, VRF, модульный блок и т. д.
Поддержка управления вентиляторами переменного/постоянного тока; Богатый выбор портов для удовлетворения различных требований клиентов.
Применение: 1. Блок VRF, 2. Модульный блок; 3. Блок прямого расширения. 4. FAU, 5. Крышный блок.
особенности: 1. 2-ходовой вентилятор BLDC (подключается к плате питания вентилятора);
2, 12-контактный провод датчика температуры;
3, 9-канальный вход неисправности;
4, 15-контактное реле 5А;
5, 2-позиционное реле с сухими контактами 5 А;
6, 1-контактное реле 16А;
7, 3-канальный RS485;
8, 4-ходовой EXV
|
Входные данные датчика — BAC01
|
|||||||||
|
Товар
|
порт
|
Имя
|
Значение сопротивления
|
Описание
|
|||||
|
1
|
TH1
|
Носок: температура окружающей среды на открытом воздухе
|
10K
|
температурный диапазон ограничен и решение о размораживании
|
|||||
|
2
|
TH2
|
Tos: общая температура воды на выходе
|
10K
|
только для наружного подключения, его можно использовать для регулировки нагрузки устройства
|
|||||
|
3
|
TH3
|
Tr: общая температура возвратной воды
|
10K
|
только для наружного подключения, его можно использовать для регулировки нагрузки устройства
|
|||||
|
4
|
TH4
|
До: температура воды на выходе
|
10K
|
Защита от замерзания
|
|||||
|
5
|
TH5
|
Tcs1: 1# температура всасывания
|
10K
|
регулировка перегрева
|
|||||
|
6
|
TH6
|
Tdis1: 1# температура нагнетания
|
100K
|
защита от перегрева нагнетания
|
|||||
|
7
|
TH7
|
Tevi1: 1# Температура на входе EVI
|
10K
|
Регулировка перегрева EVI
|
|||||
|
8
|
TH8
|
Tevo1: 1# Температура на выходе EVI
|
10K
|
Регулировка перегрева EVI
|
|||||
|
9
|
TH9
|
Tcs2: 2# температура всасывания
|
10K
|
регулировка перегрева
|
|||||
|
10
|
TH10
|
Tdis2: 2# температура нагнетания
|
100K
|
защита от перегрева нагнетания
|
|||||
|
11
|
TH11
|
Tevi2: 2# Температура на входе EVI
|
10K
|
Регулировка перегрева EVI
|
|||||
|
12
|
TH12
|
Tevo2: 2# EVIвыходная температура
|
10K
|
Регулировка перегрева EVI
|
|||||
|
Данные портов ввода/вывода — BAC01
|
|||||||
|
Товар
|
порт
|
Описание
|
замечание
|
||||
|
1
|
CN1
|
Порт связи RS485 предназначен для подчиненного устройства.
|
при связи с системой BMS (протокол Modbus), если это устройство рассматривается как подчиненное, порт связи - CN10 к главному
|
||||
|
2
|
CN2
|
Порт проводного контроллера SLM
|
просмотр переменных и настроек параметров наружного блока
|
||||
|
3
|
CN3
|
порт связи драйвера компрессора
|
связь с платой драйвера компрессора
|
||||
|
4
|
CN5
|
Порт программирования
|
он используется для обновления.
|
||||
|
5
|
CN6
|
EXV 1 порт
|
1# главный EXV
|
||||
|
6
|
CN7
|
EXV 2 порт
|
2# главный EXV
|
||||
|
7
|
CN8
|
EXV 3 порт
|
1# ЭВИ
|
||||
|
8
|
CN9
|
EXV 4 порт
|
2# ЭВИ
|
||||
|
9
|
CN10
|
Главный порт связи
|
при связи с системой BMS (протокол Modbus), если это устройство рассматривается как ведущее, порт связи — CN1 для подчиненного устройства.
|
||||
|
10
|
CN11
|
Порт датчика высокого/низкого давления
|
2# датчик высокого давления (Pd2) и низкого давления (Ps2)
|
||||
|
11
|
Ps1
|
порт датчика низкого давления
|
1# датчик низкого давления
|
||||
|
12
|
Pd1
|
порт датчика высокого давления
|
1# датчик высокого давления
|
||||
|
13
|
CN12
|
входная мощность
|
220VAC
|
||||
|
14
|
CN13
|
нейтральная линия
|
нейтральная линия предназначена для выхода группы 1.
|
||||
|
15
|
CN14
|
Выход реле группы 1
|
O11, O12, O13, O14 (4-ходовой выход)
|
||||
|
16
|
CN15
|
нейтральная линия
|
нейтральная линия предназначена для выхода группы 2.
|
||||
|
17
|
CN16
|
Выход реле группы 2
|
O21，O22，O23，O24( 4-way output)
|
||||
|
18
|
CN17
|
нейтральная линия
|
нейтральная линия предназначена для выхода группы 3.
|
||||
|
19
|
CN18
|
Выход реле группы 3
|
O31，O32，O33，O34 (4-way output)
|
||||
|
20
|
CN19
|
нейтральная линия
|
нейтральная линия предназначена для выхода группы 4
|
||||
|
21
|
CN20
|
Выход реле группы 4
|
O41, O42, O43 (3-ходовой выход)
|
||||
|
22
|
CN21
|
Выход сухого контакта
|
DO1, DO2 (2-сторонний выход, общий COM)
|
||||
|
Входные данные датчика — BAC02
|
|||||||
|
Товар
|
порт
|
Имя
|
Значение
|
||||
|
1
|
TH1
|
Tr: датчик температуры обратки
|
10K
|
||||
|
2
|
TH2
|
Олово: входной датчик фанкойла
|
10K
|
||||
|
3
|
TH3
|
Tou: датчик на выходе фанкойла
|
10K
|
||||
|
4
|
ТХ4-ТХ6
|
бронирование
|
|||||
|
Порты ввода/вывода данных-BAC02
|
|||||||
|
Товар
|
порт
|
Описание
|
замечание
|
||||
|
1
|
CN485
|
RS485
|
Подключить к наружному блоку
|
||||
|
2
|
CN12
|
Начальный порт трансформатора
|
Подключиться к трансформатору
|
||||
|
3
|
CN13
|
Вторичный порт трансформатора
|
Подключиться к трансформатору
|
||||
|
4
|
CN15
|
СЛМ FC264
|
HMI
|
||||
|
5
|
CN17
|
порт ЭЕВ
|
Подключиться к EEV
|
||||
|
6
|
CN19
|
Порт внутреннего вентилятора переменного/постоянного тока
|
Регулировка частоты вращения вентилятора постоянного тока
|
||||
|
7
|
CN21
|
Привет, выходная скорость вентилятора
|
|||||
|
8
|
CN22
|
Средняя скорость вентилятора
|
|||||
|
9
|
CN25
|
Выход источника питания
|
Подключение к вентилятору переменного/постоянного тока
|
||||
|
10
|
CN27
|
Выход НАСОСА
|
|||||
|
11
|
L
|
L
|
Входная мощность 220 В переменного тока
|
||||
|
12
|
N
|
N
|
Входная мощность 220 В переменного тока
|
||||
|
Входные данные ВКЛ/ВЫКЛ — BAC02
|
|||||||
|
Товар
|
порт
|
Описание
|
замечание
|
||||
|
1
|
CN6
|
Функция карты номера
|
Функция OCC
|
||||
|
2
|
CN7
|
Вход внешней неисправности
|
NO-Неисправность NC-Нормальный
|
||||
|
3
|
CN9
|
Переключатель воды
|
Управляющий переключатель воды
|
||||
